Elszívó ventilátor teljesítmény kiszámítása ipari felhasználás esetén

Az ipari elszívó ventilátor megfelelő kiválasztása nem csupán a szükséges légszállítás meghatározásáról szól. Egy jól működő ipari szellőzőrendszer tervezésekor figyelembe kell venni a légcsatorna-hálózat kialakítását, a rendszer nyomásveszteségét, a beépített szerelvények ellenállását és az üzemi körülményeket is. Ha a ventilátor teljesítménye nem megfelelő, a rendszer nem tudja biztosítani az elvárt légcserét, ami rontja a levegőminőséget, növeli az energiafogyasztást és csökkentheti a berendezések élettartamát.

Ebben a cikkben bemutatjuk, milyen tényezők befolyásolják az elszívó ventilátor teljesítményének meghatározását ipari környezetben, és mire érdemes figyelni a méretezés során.

Mi határozza meg egy ipari elszívó ventilátor teljesítményét?

Sokan úgy gondolják, hogy elegendő a kívánt légszállítás (m³/h) alapján kiválasztani egy ventilátort. A valóságban azonban a ventilátor által biztosított légmennyiséget jelentősen befolyásolja a teljes szellőzőrendszer ellenállása.

A ventilátor két legfontosabb jellemzője:

• Légszállítás (m³/h): megmutatja, hogy a ventilátor óránként mekkora levegőmennyiséget képes megmozgatni.
• Statikus nyomás (Pa): azt mutatja meg, hogy mekkora ellenállást képes leküzdeni a légcsatorna-rendszerben.

A megfelelő ventilátort mindig e két érték együttes figyelembevételével kell kiválasztani.

Mi a nyomásveszteség?

A szellőzőrendszer légellenállását leginkább az áramló levegő sebessége befolyásolja. A légellenállás növekedésével nő az úgynevezett nyomásveszteség, amelyet a ventilátornak le kell küzdenie.

A ventilátor által termelt statikus nyomás hozza létre a levegő áramlását a rendszerben. Minél nagyobb a teljes rendszer ellenállása, annál kisebb lesz a tényleges légszállítás.

A nyomásveszteséget több tényező is növeli, például:

• hosszú légcsatorna-szakaszok,
• iránytörések és könyökidomok,
• szűrők,
• hangcsillapítók,
• légszelepek,
• zsalu- és visszacsapó elemek,
• fűtő- vagy hűtőegységek,
• egyéb légtechnikai szerelvények.

Hogyan számítható ki a rendszer teljes nyomásvesztesége?

A légcsatornák súrlódási veszteségei, valamint a különböző hálózati elemek ellenállása a gyártók által megadott táblázatokból és diagramokból határozható meg.

A teljes nyomásveszteség a rendszerben található valamennyi elem nyomásveszteségének összege, amelyet általában a leghosszabb és legnagyobb ellenállású légcsatorna-szakasz alapján kell meghatározni.

Ez az érték alapvetően meghatározza, hogy a kiválasztott ventilátor képes lesz-e biztosítani a kívánt légszállítást.

Hogyan csökkenthető a nyomásveszteség?

A jól megtervezett légcsatorna-rendszer nemcsak hatékonyabb, hanem energiatakarékosabb is.

A nyomásveszteség csökkenthető például:

• megfelelő légcsatorna-átmérők alkalmazásával,
• a felesleges iránytörések elkerülésével,
• rövidebb légcsatorna-nyomvonal kialakításával,
• nagy ellenállású szerelvények számának csökkentésével,
• valamint az egyes elszívási pontok után fokozatosan növelt csatornaátmérő alkalmazásával.

Ez utóbbi megoldás segít abban, hogy a rendszerben közel egyenletes légsebesség alakuljon ki, ami kisebb nyomásveszteséget és gazdaságosabb működést eredményez.

Mikor érdemes több ventilátort alkalmazni?

Nagy kiterjedésű vagy összetett légcsatorna-rendszereknél nem mindig egyetlen nagy teljesítményű ventilátor jelenti a legjobb megoldást.

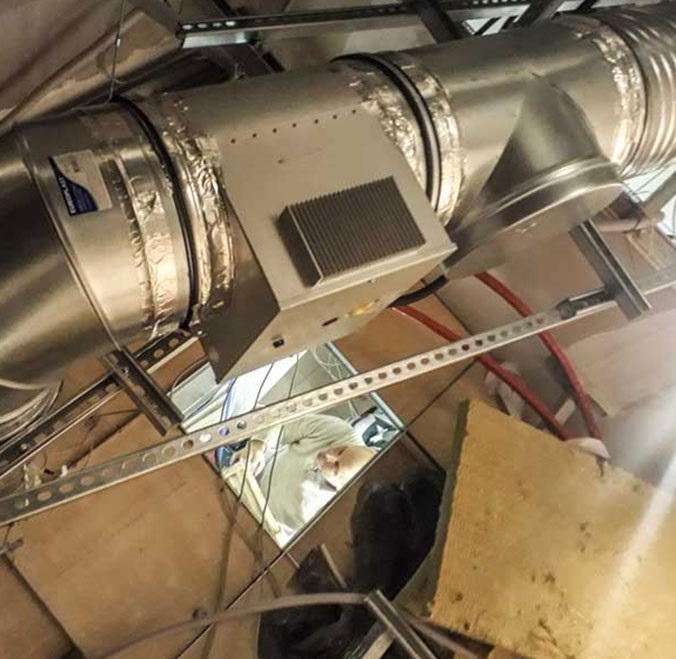

Hosszú légcsatornák, sok elszívási pont vagy jelentős hálózati ellenállás esetén előnyös lehet egy csőventilátor beépítése a rendszer középső szakaszába. Ennek több előnye is van:

• csökkenthető a teljes nyomásveszteség,
• egyenletesebb légeloszlás alakítható ki,
• kisebb keresztmetszetű légcsatornák is alkalmazhatók,
• javulhat a rendszer energiahatékonysága,
• csökkenhet a ventilátorok terhelése.

Mire figyeljünk ventilátor kiválasztásakor?

Az ipari ventilátor kiválasztásakor mindig érdemes az alábbi szempontokat figyelembe venni:

• szükséges légszállítás (m³/h),
• teljes rendszerellenállás (Pa),
• légcsatorna hossza és kialakítása,
• elszívott levegő hőmérséklete,
• esetleges por-, zsír- vagy vegyszerterhelés,
• zajszint,
• energiahatékonyság,
• karbantartási igény.

Egy jól méretezett rendszer hosszú távon nemcsak hatékonyabban működik, hanem alacsonyabb üzemeltetési költséget és nagyobb üzembiztonságot is biztosít.

Összefoglalás

Az ipari elszívó ventilátor teljesítményének meghatározása összetett feladat, amely során nem elegendő kizárólag a szükséges légszállítást figyelembe venni. A légcsatorna-rendszer ellenállása, a nyomásveszteség, valamint a beépített szerelvények egyaránt befolyásolják a rendszer tényleges működését.

A megfelelő ventilátor kiválasztásához minden esetben a teljes rendszer vizsgálata szükséges. Szakértőink szívesen segítenek a megfelelő ipari ventilátor és légtechnikai rendszer kiválasztásában, hogy az hosszú távon is megbízhatóan és energiahatékonyan működjön.
