| LHV-160 |
170 |
170 |
170 |
188 mm |
| LHV-190 |
200 |
200 |
190 |
224 mm |
| LHV-225 |
235 |
235 |
235 |
270 mm |
| LHV-300 |
310 |
310 |
300 |
340 mm |
| LHV-350 |
360 |
360 |
350 |
400 mm |
| LHV-400 |
400 |
400 |
400 |
468 mm |
| Típus |
A
|
B |
D |
Fogadó nyílás
átmérője |

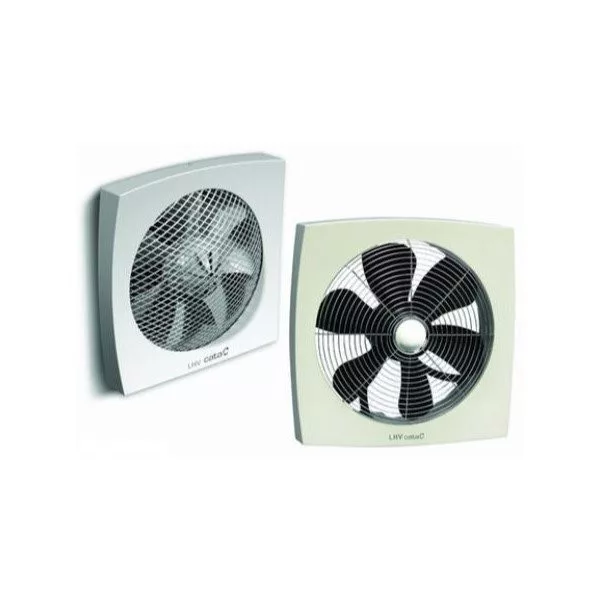

CATA LHV ABLAK VENTILÁTOR TELEPÍTÉSE ABLAKBA
A ventilátor telepítéséhez segítséget nyújtanak az ebben a leírásban megtalálható ábrák.
Az egység alkalmas
falsíkban és ablakban történő elhelyezésre egyaránt, közvetlen elszívási funkcióval.
Az
ablak ventilátor egységdoboza tartalmazza valamennyi tartozékot, mely a falra vagy ablakra való felszereléshez szükséges lehet.
A ventilátor elhelyezésére kialakított furat (fal) vagy kivágás (ablak) mérete összhangan legyen az egység csatlakozási méretével (D), ill. ezek mérete az
ezen az oldalon megtalálható táblázatban megadott méretek legyenek.
CATA LHV ABLAK VENTILÁTOR TELEPÍTÉSE OLDALFALRA
Elektromos csatlakoztatás (4-es ábra)
Mielőtt a ventilátor elektromos csatlakoztatását elvégezné, győződjön meg a telepítés helyszínén rendelkezésre álló
elektromos rendszerhez való illeszthetőségről. Ebben segítségére lehet a ventilátoron, illetve annak csomagolásán feltüntetett műszaki adatok. Szükség esetén kérje szakember segítségét.
A csatlakoztatáshoz egy min. 3 mm érintkező távolsággal rendelkező kétpólusú kapcsoló felhasználása szükséges. Az
LHV-190,
LHV-225,
LHV-350 és
LHV-400 ventilátorok elektromos bekötéséhez, a kapcsolótól hozzá vezetett vezetékekre (fázis „L” és nulla „0” vezetékek) van szükség, valamint egy földelő kábelre az interferencia kiküszöböléséhez.
Az
LHV-160 és
LHV-300 ventilátorok elektromos bekötéséhez, a kapcsolótól hozzá vezetett vezetékekre (fázis „L” és nulla „0” vezetékek) van szükség, földelő kábel csatlakoztatása nem szükséges. A felhasznált vezetékek minimum 0,75mm2, maximum 1mm2 keresztmetszettel rendelkezzenek.
A ventilátor megfelel a 89/336/CEE sz."Elektromágneses összeférhetőség" (röviden EMC vagy CEM) irányelvben rögzített előírásoknak.
