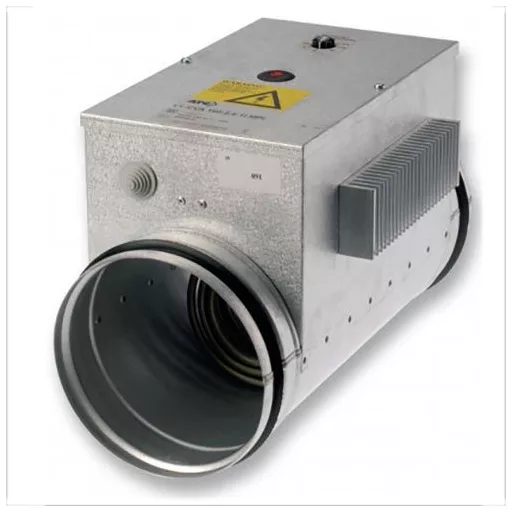

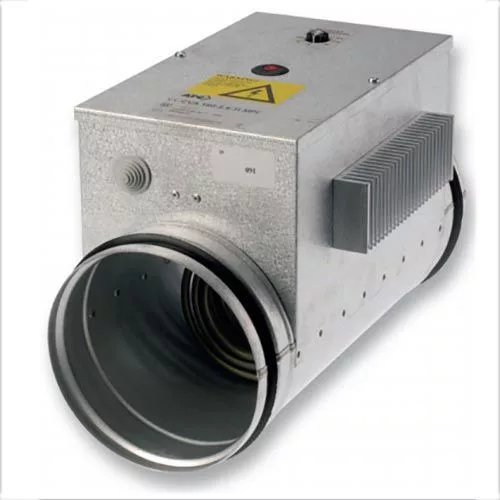

CVA-MPI Elektromos fűtő kalorifer beépített pulzerrel felszerelt kör keresztmetszetű kialakítású légcsatornákhoz alkalmazható fűtőberendezés. A kaloriferre szerelt potenciométerrel állítható be a kívánt hőmérséklet, a levegő hőmérséklet méréséhez pedig egy külső NTC érzékelőt szükséges még beépíteni. Két lépcsős túlmelegedés elleni védelemmel rendelkezik automatikus újraindítással, plusz manuális újraindítóval gombbal. Az első fokozat 50⁰C-nál kapcsol be, ebben az esetben automatikusan újraindul. A második fokozat 100 ⁰C elérése esetén kapcsol be a házon található űjraindítás gomb segítségével. A beállítható hőmérsékleti tartomány: 30⁰C. A maximális kilépő hőmérséklet: 50⁰C. A kívánt minimális légsebesség értéke: 1.5 m/s.
A fűtőszálak anyaga AISI 304 rozsdamentes acél. A ház anyaga rozsdamentes acél, a csatlakozó felületeknél gumi tömítés biztosítja a megfelelő légtmörséget.
CVA-MPI Elektromos fűtő kalorifer beépített pulzerrel tulajdonságai
- kör keresztmetszetű légcsatornába
- Beépített Triakos pulzer, belső állítási lehetőséggel
- beépítési méret: NA 100mm-400 mm
- elektromos betáplálás: 230 vagy 400 V AC
- teljesítmény: 300-9000 W
- 1 vagy 3-fázisú
- horganyzott acél ház
- gumi tömítés a csatlakozó felületeknél
- AISI 304 rozsdamentes acél fűtőszál
- két lépcsős túlfűtés elleni védelemmel (automatikus újraindítás 50⁰C elérésekor, manuális újraindítás 100 ⁰C-nál)
- alkalmazási területek: előfűtő, zóna fűtő, állandó befűjt levegő hőmérséklet
- maximális kilépő hőmérséklet 50⁰C
- beállítható hőmérsékleti tartomány: 0 és 30°C között
- tartozékok, kiegészítők: légcsatornába építhető hőmérséklet érzékelő, helyiséghőmérséklet érzékelő

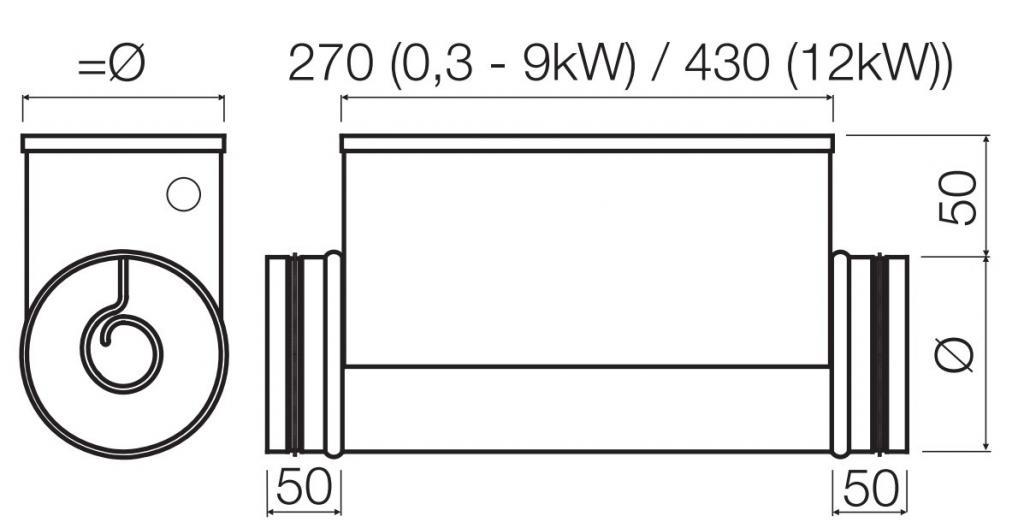

CVA-MPI Elektromos fűtő kalorifer beépített pulzerrel méretei
CVA-MPI Elektromos fűtő kalorifer beépített pulzerrel mérettáblázat
| CVA-MPI 100 |
40 |
1~230 |
0,3/0,6/0,9/1,2 |
1,4/2,8/4,1/5,5 |
| CVA-MPI 125 |
70 |
1~230 |
0,3/0,6/0,9/1,2/1,5/1,8 |
1,4/2,8/4,1/5,5/6,8/8,2 |
| CVA-MPI 160 |
110 |
1~230 |
1,2/2,0/2,4 |
5,5/9,1/10,9 |
| 2~400 |
3,0/5,0/6,0 |
7,9/13,2/15,8 |
| 3~400 |
6 |
8.70 |
| CVA-MPI 200 |
170 |
1~230 |
1,2/2,0/2,4 |
5,5/9,1/10,9 |
| 2~400 |
3,0/5,0/6,0 |
7,9/13,2/15,8 |
| 3~400 |
6 |
8.70 |
| CVA-MPI 250 |
270 |
1~230 |
1,2/2,0/2,4/3,0 |
5,5/9,1/10,9/13,6 |
| 2~400 |
3,0/5,0/6,0 |
7,9/13,2/15,8 |
| 3~400 |
6,0/9,0 |
8,7/13,0 |
| CVA-MPI 315 |
415 |
1~230 |
1,2/2,0/2,4 |
5,5/9,1/10,9 |
| 2~400 |
3,0/5,0/6,0 |
7,9/13,2/15,8 |
| 3~400 |
6,0/9,0/12,0 |
8,7/13,0/17,3 |
| CVA-MPI 400 |
690 |
2~400 |
3,0/5,0/6,0 |
7,9/13,2/15,8 |
| 3~400 |
6,0/9,0/12,0 |
8,7/13,0/17,3 |
| Ø [mm] |
Min Qv [m3/h] |
V/50 Hz |
P [kW] |
In [A] |

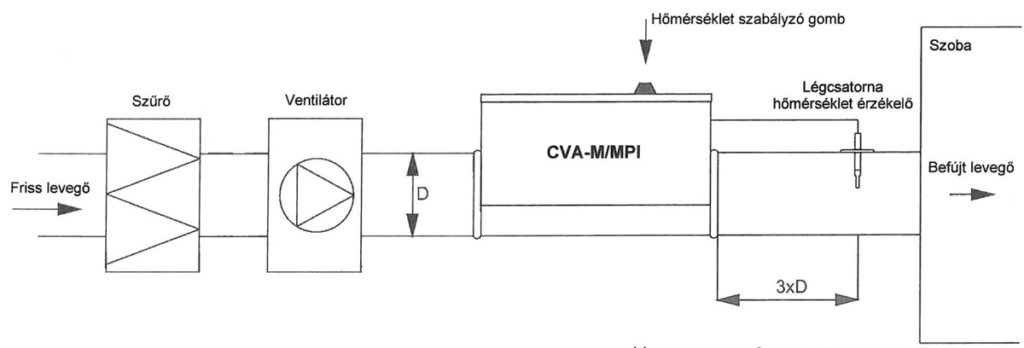

Az elektromos kalorifer bekötése
