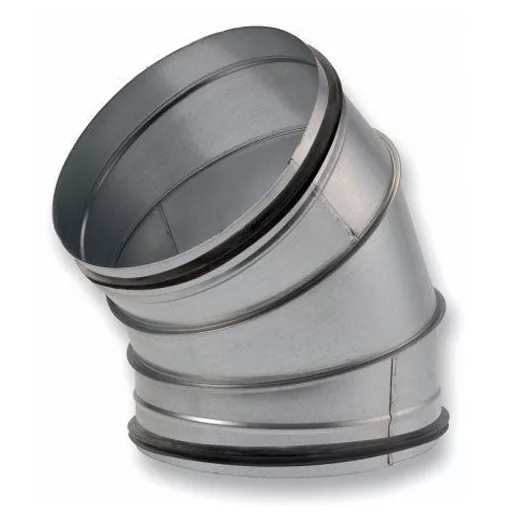

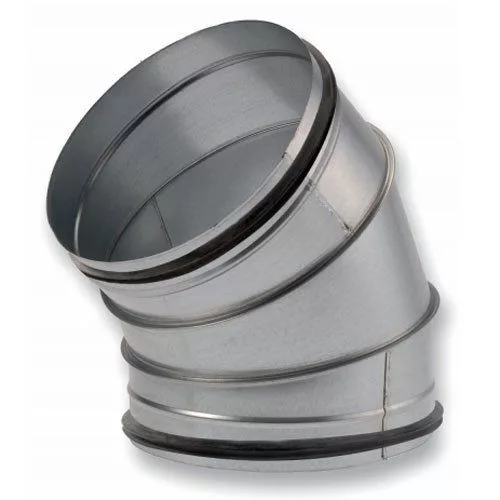

Légtechnikai rendszerek kialakításához használható fém légcsatorna idom 45 fok könyök, szeletes és préselt kivitelben. Illeszthető mind a flexibilis, mind a Spirálkorcolt cső rendszerekhez. Gumi tömítéssel rendelkezik a tökéletes légzárás érdekében.
Fém légcsatorna idom 45 fok könyök tulajdonságai
- Fém flexibilis és merev körcsatornák kiegészítő eleme. Segítségével 90 fokban lehet a szellőző rendszer vezetésének irányát megváltoztatni
- A fém könyök idom anyaga: szeletes (NA200-as mérettől), préselt (NA160 méretig) horganyzott acél
- Típus: BDSG45 45 fokos fém könyök idom gumi tömítéssel
- A fém könyök idom színe: natúr acél
- A fém légcsatorna idom 45 fok könyök idom gumi tömítéssel rendelkezik a megfelelő szigetelés érdekében
- Névleges átmérő: 100-630mm
- A könyök idom szerelése egyszerű, csak a szellőző csővel össze kell toldani, majd ALUTAPE szalaggal rögzíteni
Légcsatorna könyök idom 45 fok méretei
| 80 |
80 |
80 |
40 |
| 100 |
100 |
100 |
40 |
| 125 |
125 |
125 |
40 |
| 150 |
150 |
150 |
45 |
| 160 |
160 |
160 |
45 |
| 200 |
200 |
200 |
45 |
| 250 |
250 |
250 |
45 |
| 315 |
315 |
315 |
45 |
| 355 |
355 |
355 |
45 |
| 400 |
400 |
400 |
45 |
| 450 |
450 |
450 |
45 |
| 500 |
500 |
500 |
45 |
| 560 |
560 |
560 |
70 |
| 630 |
630 |
630 |
70 |
| BDSG45 |
D [mm] |
R [mm] |
I2 [mm] |
[caption id="attachment_13028" align="alignnone" width="300"]
Fém légcsatorna idom 45 fok könyök méretei[/caption]
[caption id="attachment_13027" align="alignleft" width="300"]
Préselt fém légcsatorna könyök idom 45 fok méretei[/caption]
