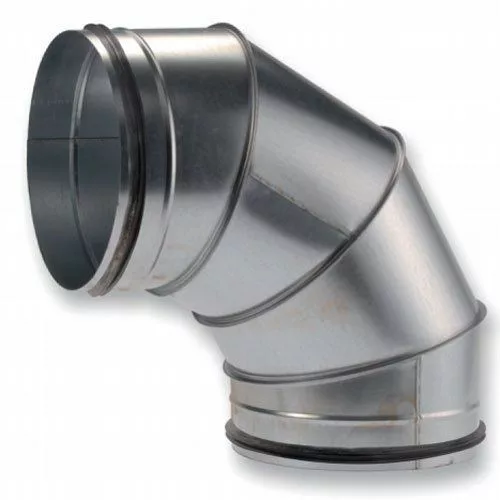

Légtechnikai rendszerek kialakításához használható fém légcsatorna 90 fokos könyök idom. Illeszthető mind a flexibilis, mind a SPIKO cső rendszerekhez. Gumi tömítéssel rendelkezik a tökéletes légzárás érdekében.
Fém légcsatorna idom 90 fok könyök tulajdonságai
- Fém flexibilis és merev körcsatornák kiegészítő eleme. Segítségével 90 fokban lehet a szellőző rendszer vezetésének irányát megváltoztatni
- A fém könyök idom anyaga: 250mm-től szeletes, 80-200mm préselt kivitelben, horganyzott acél
- Típus: 90 fokos fém könyök idom gumi tömítéssel
- A fém könyök idom színe: natur acél
- A fém légcsatorna idom 90 fok könyök idom gumi tömítéssel rendelkezik a megfelelő szigetelés érdekében
- Névleges átmérő: 100-630mm
- A könyök idom szerelése egyszerű, csak a szellőző csővel össze kell toldani, majd ALUTAPE szalaggal rögzíteni
Légcsatorna könyök idom 90 fok méretei
| 250 |
250 |
250 |
45 |
| 315 |
315 |
315 |
45 |
| 355 |
355 |
355 |
45 |
| 400 |
400 |
400 |
45 |
| 450 |
450 |
450 |
45 |
| 500 |
500 |
500 |
45 |
| 560 |
560 |
560 |
70 |
| 630 |
630 |
630 |
70 |
| BDSG90 |
D [mm] |
R [mm] |
I2 [mm] |
[caption id="attachment_13031" align="alignnone" width="300"]
Fém légcsatorna idom 90 fok könyök méretek[/caption]
