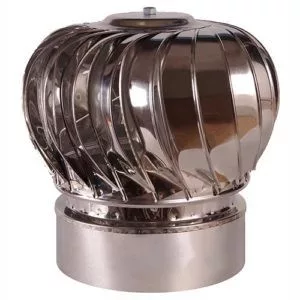

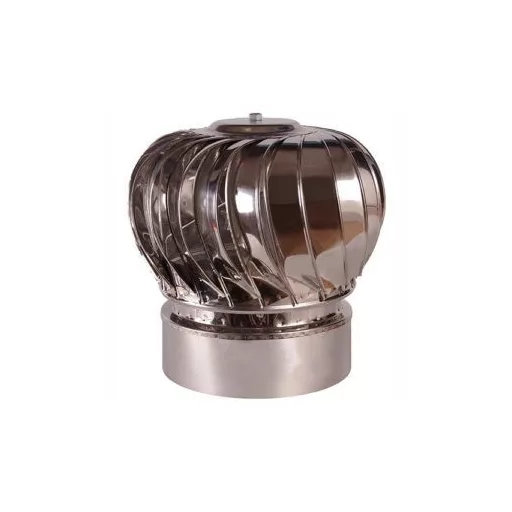

Graviszell huzatfokozó magyar szabadalom alapján, magyar gyártással készült, magas minőségű termék. Alkalmas társasházak és pincék hatékony szellőztetésére, motor nélkül működik, kihasználva a szél energiáját. A működési elv a következő: a szerkezet forgó sapkája a szél, valamint a gravitációs szellőzés során feláramló levegő hatására forrogni kezd, s növeli a szellőző huzatát. Anyaga rozsdamentes acél.
Maga a szerkezet 2 részből áll: egy forgó sapkából és egy rögzítő aljzatból.
A sapka vitorlaszerűen kialakított lamellás szerkezetű, amely már kisebb szelek hatására is működésbe lép. A vitrolaszerű lapátozás miatt a huzatfokozó az enyhébb légmozgásra is érzékeny, ugyanakkor ez a turbánszerű forma alkalmassá teszi nagyobb légmennyiségek szállítására is. A szerkezet stabilitását erősebb széllökések esetén 3 darab 120°-onként elhelyezett merevítő láb biztosítja a huzatfokozó sapka belsejében. A felső tömör lap pedig megakadályozza a bukószél visszatartó hatását és egyben véd a beázás ellen.
A rögzítő aljzat segítségével tudjuk felszerelni a huzatfokozót. Ez az aljzat egyben rögzíti a 120°-onként merevített, támasztó siklócsapágyazású olajtartó hüvelyt, amely a Gravi-Szell huzatfokozó alapeleme. Az olajtartó hüvelybe elhelyezett 12 mm átmérőjű tengely a támasztó siklócsapágyra ül fel, ami biztosítja a könnyed forgást, hiszen a forgási veszteséget minimalizálja. Továbbá a szerkezetet elnyűhetetlenné teszi.
A huzatfokozó alkalmazásakor (akárcsak bármilyen ventilátor esetében is!) a légutánpótlásról feltétlenül gondoskodni kell, mert csak így lesz megfelelő a szellőzés az épületben.
Graviszell huzatfokozó tulajdonságai
- magyar szabadalom és gyártás
- szélenergiával működő szerkezet
- alkalmas huzatfokozásra és szellőztetésre
- társasházak és pincék szellőztetéséhez ideális
- rozsdamentes acél alapanyag
- vitorlaszerűen kialakított lamellázású forgó sapka
- érzékeny a kisebb szelekre is
- a forgó sapka turbánszerű kialakítása véd a beázás ellen
- a rögzítő aljzaton található egy támasztó siklócsapágyazású olajtartó hüvely
- minimális surlódási veszteség
- hosszú élettartam
Graviszell huzatfokozó méretek
| 160 |
165 |
31.5 |
35.5 |
| 200 |
20.5 |
34 |
39.5 |
| 250 |
25.5 |
40 |
39.5 |
| 300 |
31 |
40 |
42 |
| MA250 |
25.5 |
40 |
64.5 |
| MA300 |
31 |
40 |
67 |
| Átmérő (típus) |
A |
B |
C |
[caption id="attachment_21842" align="alignnone" width="285"]
Huzatfokozó méretei[/caption]
Graviszell huzatfokozó - légtechnikai mérések adatai
| MA250 |
300 |
250 |
16/45 |
-25 Pa |
+3 Pa |
4.3 |
753 |
59.3 |
| MA300 |
300 |
300 |
16/45 |
-35 Pa |
+3 Pa |
4.3 |
1104 |
55.7 |
| MA360 |
500 |
360/300 |
34/110 |
-63 Pa |
+1 Pa |
4.2 |
1077 |
65.2 |
| Típus |
Hossz (mm) |
Átmérő (mm) |
Motor teljesítménye (W) |
Szívó oldali levegő nyomás (P) |
Nyomó oldali levegő nyomás (P) |
Levegő sebessége (m/s) |
Levegő mennyiség (m3/h) |
Zaj (dB) |
Graviszell D200 D160 jelleggörbe
- Graviszell D300 D250 jelleggörbe
