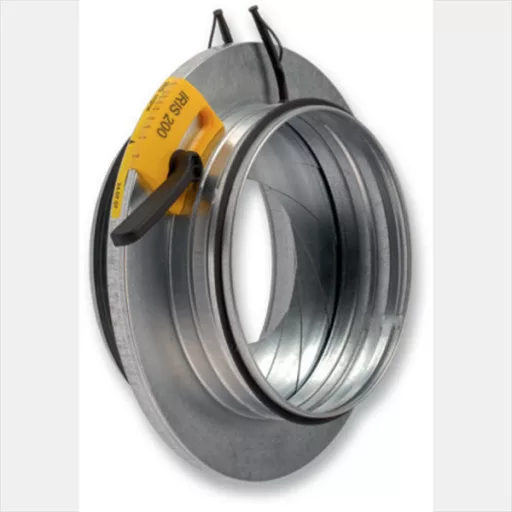

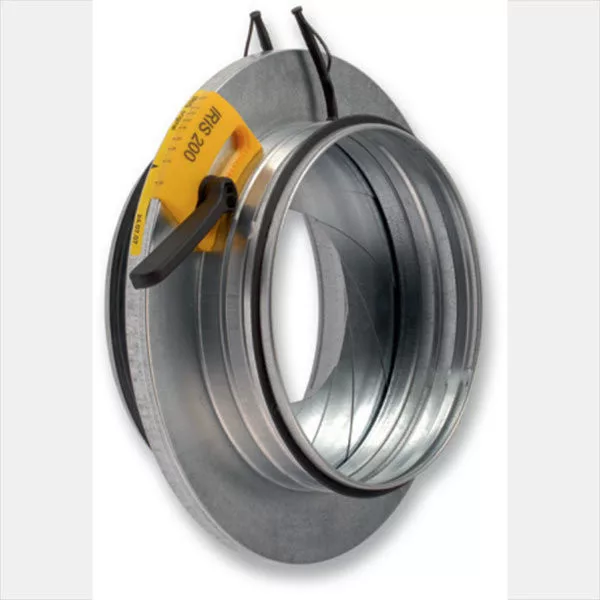

Irisz légmennyiség szabályzó szellőztető és légkondicionáló rendszerekhez. Horganyzott acélból készül, légmennyiség szabályzásához és méréshez, nyomásmérő csonkkal ellátott.
A blendés csappantyú biztosítja a kapcsolatot az állítógyűrűn jelzett érték és a csappantyú nyílása között.
Az Irisz légmennyiség szabályzó tulajdonságai:
- Légmennyiség szabályzására kör keresztmetszetű légcsatornákhoz
- Anyaga: horganyzott acél
- kézi mozgatásra tervezett
- Műanyag állítókar és állító szerkezet
- A szabályzó mindkét oldalán található mérőcsonk a nyomásmérő csatlakoztatásához
- A csappantyúra egy matrica van ráragasztva, melyen egy kiválasztási diagram látható a különböző légszállításhoz tartozó nyitási értékekkel a nyomásesés függvényében
- Flexibilis csatlakozók a légtömörséghez a légcsatornába való elhelyezés esetén
- Átmérőválaszték: Ø80 - Ø800 mm között.

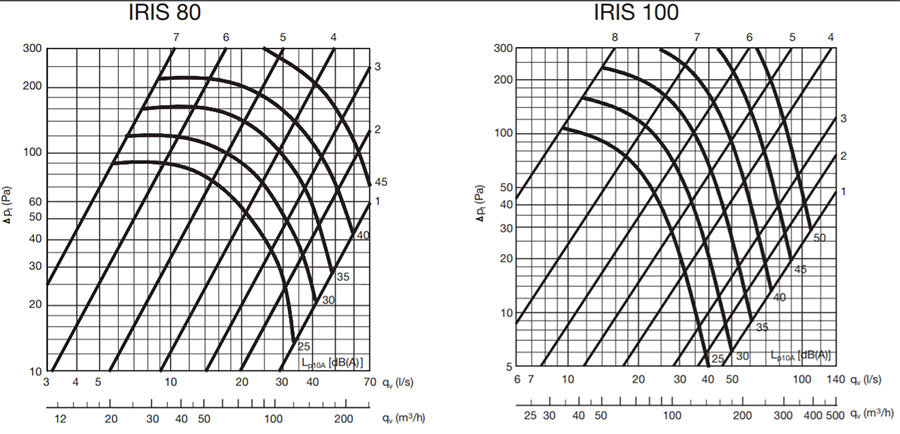

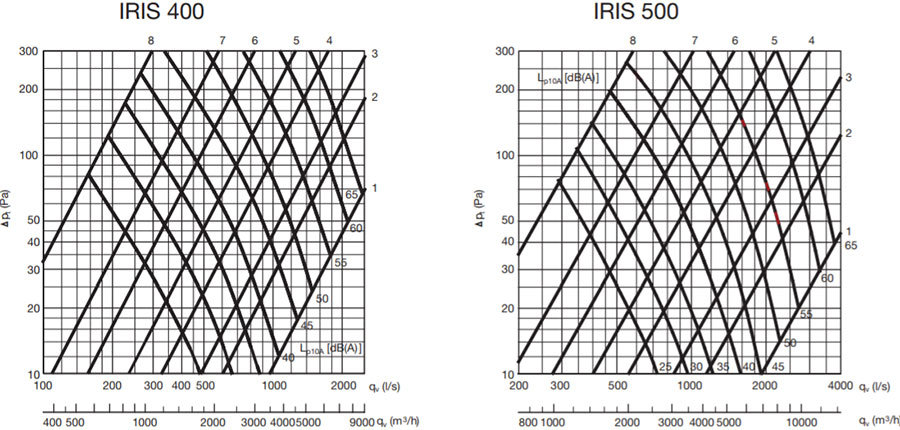

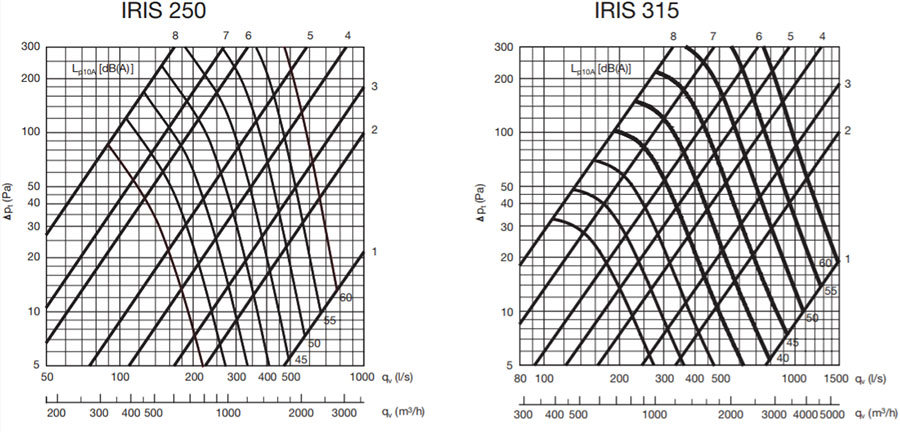

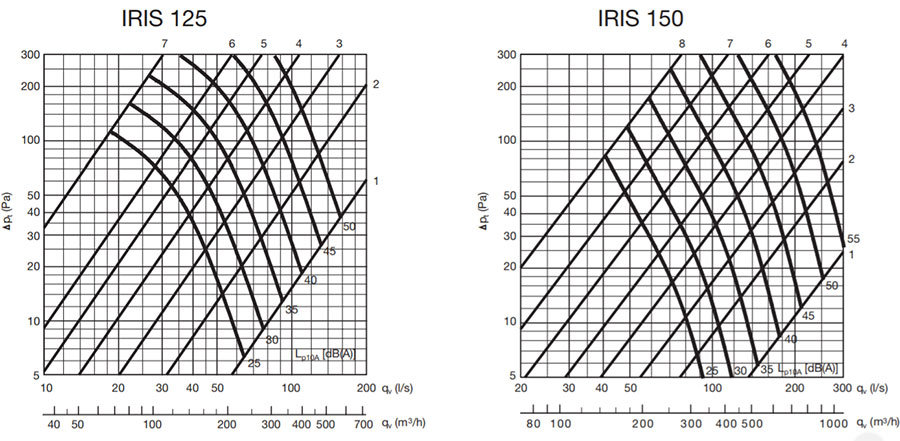

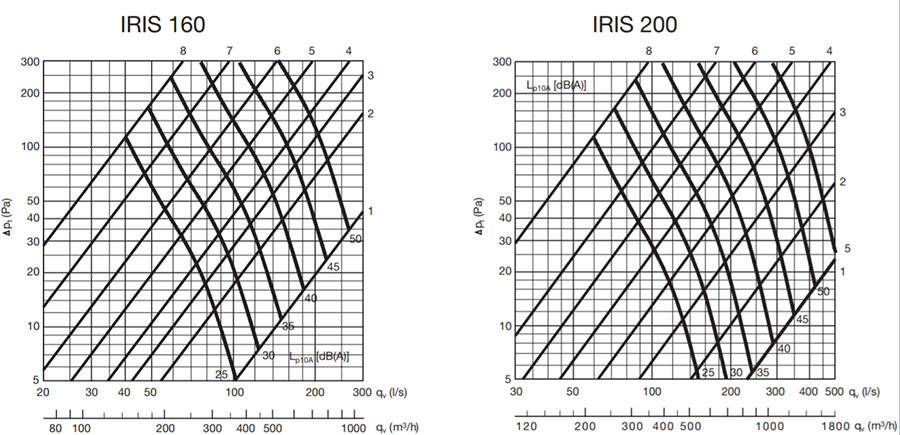

Irisz szabályzó nyomásgörbék
[gallery columns="1" size="full" ids="eyJ1cmwiOiJodHRwczpcL1wvdmVudGlsYXRvcmJvbHQuaHVcL3dwLWNvbnRlbnRcL3VwbG9hZHNcL2lyaXN6LWxlZ21lbm55aXNlZy1zemFiYWx5em8tbnlvbWFzZ29yYmUtODAtMTAwLmpwZyIsInRpdGxlIjoiaXJpc3otbGVnbWVubnlpc2VnLXN6YWJhbHl6by1ueW9tYXNnb3JiZS04MC0xMDAiLCJjYXB0aW9uIjoiIiwiYWx0IjoiIiwiZGVzY3JpcHRpb24iOiIifQ==,eyJ1cmwiOiJodHRwczpcL1wvdmVudGlsYXRvcmJvbHQuaHVcL3dwLWNvbnRlbnRcL3VwbG9hZHNcL2lyaXN6LWxlZ21lbm55aXNlZy1zemFiYWx5em8tbnlvbWFzZ29yYmUtMTI1LTE1MC5qcGciLCJ0aXRsZSI6ImlyaXN6LWxlZ21lbm55aXNlZy1zemFiYWx5em8tbnlvbWFzZ29yYmUtMTI1LTE1MCIsImNhcHRpb24iOiIiLCJhbHQiOiIiLCJkZXNjcmlwdGlvbiI6IiJ9,eyJ1cmwiOiJodHRwczpcL1wvdmVudGlsYXRvcmJvbHQuaHVcL3dwLWNvbnRlbnRcL3VwbG9hZHNcL2lyaXN6LWxlZ21lbm55aXNlZy1zemFiYWx5em8tbnlvbWFzZ29yYmUtMTYwLTIwMC5qcGciLCJ0aXRsZSI6ImlyaXN6LWxlZ21lbm55aXNlZy1zemFiYWx5em8tbnlvbWFzZ29yYmUtMTYwLTIwMCIsImNhcHRpb24iOiIiLCJhbHQiOiIiLCJkZXNjcmlwdGlvbiI6IiJ9,eyJ1cmwiOiJodHRwczpcL1wvdmVudGlsYXRvcmJvbHQuaHVcL3dwLWNvbnRlbnRcL3VwbG9hZHNcL2lyaXN6LWxlZ21lbm55aXNlZy1zemFiYWx5em8tbnlvbWFzZ29yYmUtMjUwLTMxNS5qcGciLCJ0aXRsZSI6ImlyaXN6LWxlZ21lbm55aXNlZy1zemFiYWx5em8tbnlvbWFzZ29yYmUtMjUwLTMxNSIsImNhcHRpb24iOiIiLCJhbHQiOiIiLCJkZXNjcmlwdGlvbiI6IiJ9,eyJ1cmwiOiJodHRwczpcL1wvdmVudGlsYXRvcmJvbHQuaHVcL3dwLWNvbnRlbnRcL3VwbG9hZHNcL2lyaXN6LWxlZ21lbm55aXNlZy1zemFiYWx5em8tbnlvbWFzZ29yYmUtNDAwLTUwMC5qcGciLCJ0aXRsZSI6ImlyaXN6LWxlZ21lbm55aXNlZy1zemFiYWx5em8tbnlvbWFzZ29yYmUtNDAwLTUwMCIsImNhcHRpb24iOiIiLCJhbHQiOiIiLCJkZXNjcmlwdGlvbiI6IiJ9"]
Irisz légmennyiség szabályzó méretei
| 80 |
79 |
125 |
35 |
120 |
| 100 |
99 |
165 |
30 |
110 |
| 125 |
124 |
188 |
30 |
110 |
| 150 |
149 |
230 |
30 |
110 |
| 160 |
159 |
230 |
30 |
110 |
| 200 |
199 |
285 |
30 |
110 |
| 250 |
249 |
335 |
40 |
132 |
| 315 |
314 |
410 |
40 |
132 |
| IRISZ |
d [mm] |
D [mm] |
A [mm] |
L [mm] |
