Az
MSI200 háromfázisú frekvenciaváltó egy rendkívül költséghatékony megoldás villanymotor fordulatszámának változtatására közepes és nagy teljesítmények esetén.
ÁLTALÁNOS JELLEMZŐK
- egyszerűen programozható
- egyszerű kezelőfelülettel rendelkezik
- kicsi a mérete
- beépített potméterrel rendelkezik
- V/f vagy érzékelő nélküli fluxus-vektor vezérlés
- PID tulajdonságok
- multi-step speed
- DC fék
- beépített fékchopper (30kW-ig)
- modbus kommunikácó
- előlapja levehető
- digitális bemenet: 5db
- professzionális műszaki háttértámogatás, amely INGYENES
A
háromfázisú frekvenciaváltó túláram, túlfeszültség, alacsony feszültség, magas hőmérséklet, valamint túlterhelés ellen is védett!
MSI200 HÁROMFÁZISÚ FREKVENCIAVÁLTÓ TÍPUSOK TECHNIKAI ADATAI
| Típus |
Bemeneti feszültség
[V] |
Kimeneti teljesítmény
[kW] |
Bemeneti áram
[A] |
Kimeneti áram
[A] |
| MSI200A-0R7G-4 |
400 V +/-10% |
0,75 |
3,4 |
2,5 |
| MSI200A-1R5G-4 |
400 V +/-10% |
1,5 |
5 |
3,7 |
| MSI200A-2R2G-4 |
400 V +/-10% |
2,2 |
5,8 |
5 |
| Technikai adatok |

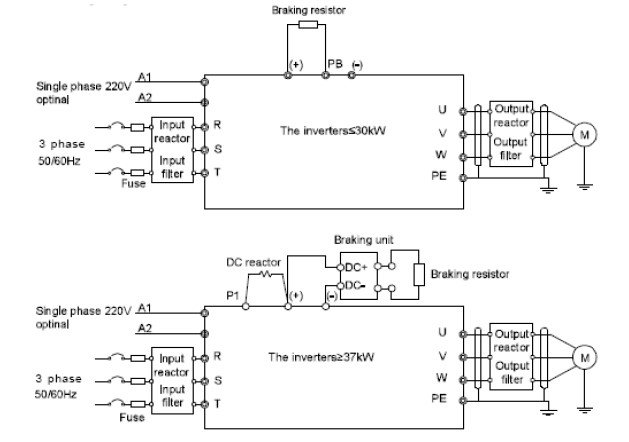

MSI200 FREKVENCIAVÁLTÓ FŐÁRAMKÖR BEKÖTÉSI RAJZ

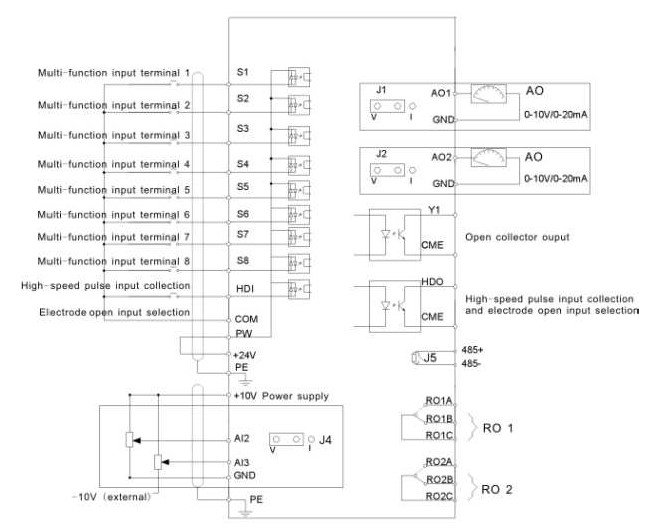

MSI200 FREKVENCIAVÁLTÓ VEZÉRLŐ ÁRAMKÖR BEKÖTÉSI RAJZ
BIZTONSÁGI ELŐÍRÁSOK
Csak villamosipari szakember működtetheti, illetve szerelheti a
frekvenciaváltót. Ne végezzen semmilyen vezetékcserét és ellenőrzést, illetve ne cseréljen alkatrészeket, ha a tápegység bekapcsolt állapotban van!
Győződjön meg róla, hogy a bekötés és ellenőrzés előtt minden bemeneti tápegység ki van kapcsolva, és mindig várjon legalább az inverteren kijelölt időig, vagy amíg a DC feszültség kisebb, mint 36V.
A VÁRAKOZÁSI IDŐT AZ ALÁBBI TÁBLÁZAT SZEMLÉLTETI
| 380V |
1,5 kW-110 kW |
5 perc |
| 380V |
132 kW-315 kW |
15 perc |
| 380V |
350 kW fölött |
25 perc |
| Inverter modul |
Teljesítmény |
Minimum várakozási idő |
SZÁLLÍTÁSI ÉS TELEPÍTÉSI ELŐÍRÁSOK
- Gondosan válassza meg a szállítási eszközöket és a beszerelés eszközeit a sérülések elkerülése érdekében.
- Viseljen védőfelszerelést a munkavégzés során.
- Az invertert tűzálló anyagra telepítse és tartsa a frekvenciaváltót távol az éghető anyagoktól.
- A fék opcionális alkatrészeit, mint a fékellenállásokat, fékegységeket, valamint a visszacsatoló egységeket csatlakoztassa a bekötési rajz szerint.
- Ne működtesse a frekvenciaváltót abban az esetben, ha sérülés veszélye áll fent, vagy valamilyen alkatrész hiányzik az inverterről.
- Ne érintse meg a frekvenciaváltót nedves tárggyal, illetve ne érintse meg nedves kezével, egyéb testrészével az invertet, mert különben áramütés érheti, AMI VÉGSŐSORON MARADANDÓ SÉRÜLÉSEKHEZ VEZETHET!
