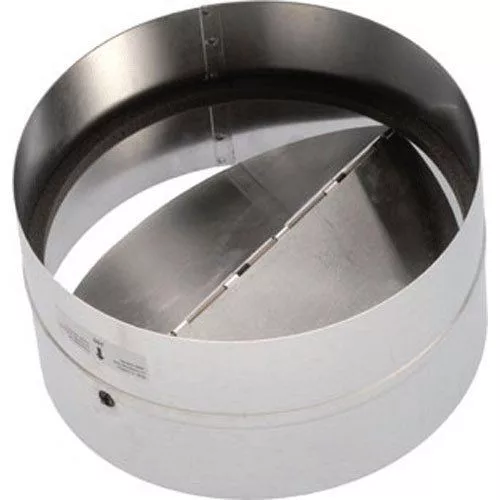

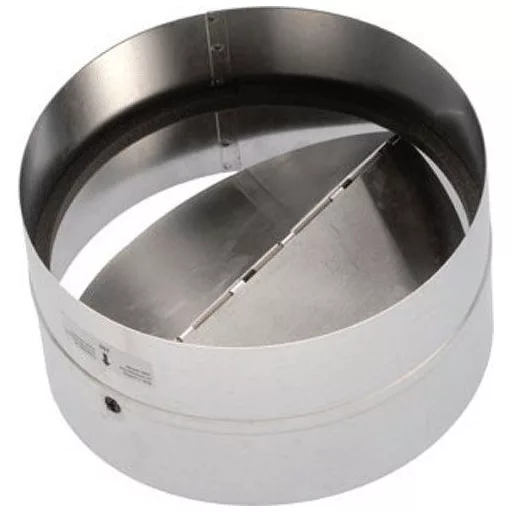

Szellőző rendszerekhez használható OKA-A visszacsapó szelep a levegő visszaáramlásának megakadályozására. A levegőáramlás hatására a visszacsapó szelep túlnyomásnak kitett alumínium lamellái kinyitnak, majd a rozsdamentes acélrugónak köszönhetően bezárnak, ha a nyomás csökken, vagy megszűnik. Beépíthető fém és műanyag légcsatornákba is.
Az OKA-A visszacsapó szelep tulajdonságai
- Anyaga: horganyzott acél és alumínium lamellák
- A visszacsapó szelep típusa: OKA-A
- Rozsdamentes acél rugó biztosítja a lamellák tökéletes visszazáródását
- A visszacsapó szelepet vízszintes légáramba lehet beépíteni csőszakasz közé
- Méretválaszték: NA100-NA630
Az OKA-A visszacsapó szelep nyomásvesztesége
[caption id="attachment_14895" align="alignnone" width="742"]
OKA-A visszacsapó szelep nyomásveszteség[/caption]
A visszacsapó szelep nyomásveszteség diagramja
| OKA-A 100 |
96 |
88 |
6 |
40 |
| OKA-A 125 |
121 |
88 |
19 |
10 |
| OKA-A 150 |
146 |
88 |
31 |
8 |
| OKA-A 160 |
155 |
88 |
36 |
8 |
| OKA-A 180 |
178 |
88 |
46 |
8 |
| OKA-A 200 |
197 |
88 |
56 |
5 |
| OKA-A 250 |
247 |
128 |
61 |
8 |
| OKA-A 315 |
312 |
128 |
94 |
4 |
| OKA-A 355 |
352 |
198 |
65 |
20 |
| OKA-A 400 |
397 |
198 |
94 |
12 |
| OKA-A 450 |
447 |
248 |
80 |
45 |
| Típus |
N [mm] |
L [mm] |
L1 [mm] |
Nyomásveszteség
4m/s [Pa] |
[caption id="attachment_14894" align="alignnone" width="215"]
OKA-A visszacsapó szelep méretei[/caption]
