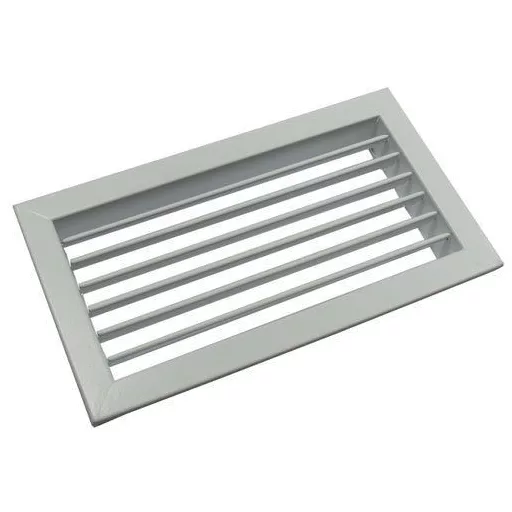

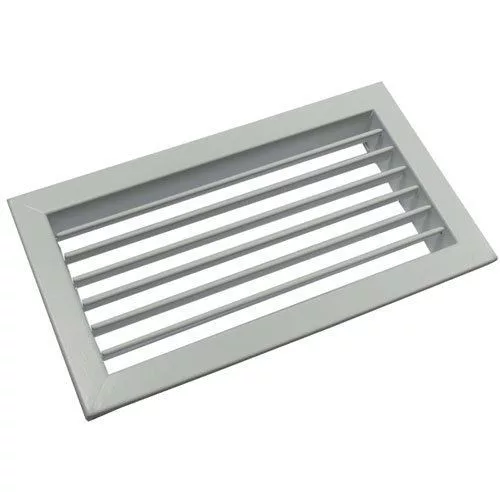

SHN fehér egysoros acél fali rács rejtett rögzítéssel, fehér színben, állítható lamellákkal a légáram irányításához.
SHN fehér egysoros acél fali rácstulajdonságai
- Acél anyag
- Fehér, RAL9016 szín
- Állítható lamella
- Egysoros kivitel
- Beépítés rejtett rögzítés klipsszel, beépítő keretbe helyezve (beépítő keret típusa: CCN)
A fehér acél szellőzőrács kiegészítői:
- Beépítő keret, CCN
- Légmennyiség szabályzó zsalu, DWN
- Csatlakozó doboz, REW
- Szigetelt csatlakozó doboz, REW ISO
Az SHN fehér acél szellőzőrács kiválasztási táblázata
[caption id="attachment_26714" align="alignnone" width="702"]
SHN fehér acél rács kiválasztási táblázata[/caption]
Jelmagyarázat
- LXH (szélesség x magasság) méret, mm-ben
- Q = Légszállítás, m³/h-ban
- Ak = Effektív felület, m²-ben
- vk = Átlagos effektív légsebesség, m/s-ban
- X0.25 = Vízszintes vetőtávolság, vt = 0.25m/s-nál
- Ps = Statikus nyomásveszteség, Pa-ban
- Lw(A) = Hangteljesítményszint, dB(A)-ben
[caption id="attachment_26707" align="alignnone" width="500"]
SHN fehér acél szellőzőrács beépítése[/caption]
