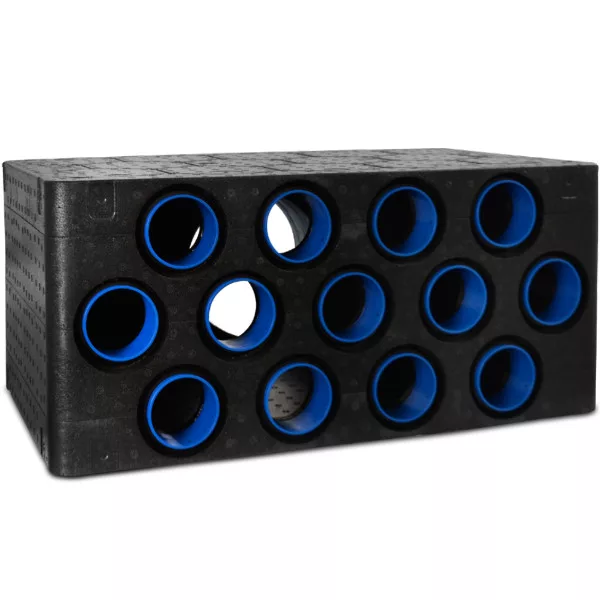

Szigetelt osztódoboz vízszintes kivezetéssel 8xNA75/160

Szigetelt osztódoboz vízszintes kivezetéssel háztartási szellőzőrendszerek egyszerűsítéséhez. Az osztódoboz a főbb légcsatornákat köti össze az egyes elágazásokkal. Segítségével egyszerűen lehet továbbítani a szellőztetőbe érkező friss levegőt számos kisebb helyiségbe, így az egész lakásban azonnal érezhető a tiszta levegő. Anyagának köszönhetően meggátolja a helyiségek közti áthallást és a zaj terjedését a csőhálózaton. Merev, de könnyű kialakításával és jó akusztikájával tökéletes megoldás otthonok szellőztetőrendszerének egyszerűbb kiépítéséhez.

Szigetelt osztódoboz tulajdonságai

• Színe: fekete
• Anyaga: expandált polipropilén (EPP)
• Akusztikus kialakítás
• Hang és hőszigetelt
• Merev szerkezet
• Könnyű súly

Szigetelt osztódoboz vízszintes kivezetéssel műszaki adatok

10xNA75/160	160	75	10
12xNA75/160	160	75	12
6xNA75/125	125	75	6
8xNA75/160	160	75	8
Típus	Fő csatlakozó csonk átmérője [mm]	Csatlakoztatható csatornák átmérője [mm]	75 mm-es csatlakozó csonkok száma [db]

Osztódoboz vízszintes kivezetéssel méretek (mm)

10xNA75/160	514	320	230	36	160	10	63
12xNA75/160	514	320	230	36	160	12	63
6xNA75/125	514	320	230	36	125	6	63
8xNA75/160	514	320	230	36	160	8	63
Típus	A	B	C	L	d1	n [db]	d2

Szigetelt osztódoboz nyomásesés diagramja

Példa a légáramlás eloszlására
