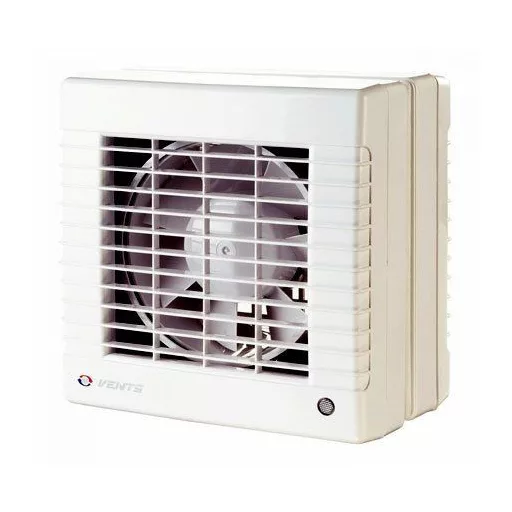

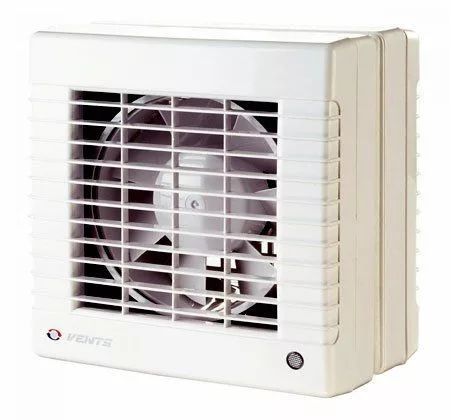

Az MAO1 ablakventilátor sikló csapággyal, opcionálisan páraérzékelővel és 125 ill. 150mm-es lapát átmérővel rendelkezik. Beépített automata zsalu gondoskodik a levegő visszaáramlásának megakadályozásáról. Kialakítása lehetővé teszi, hogy ablakba szerelhető legyen.
MAO1 ablakventilátor tulajdonságai
[two_third]
- Siklócsapágyas motorral szerelt
- Automata zsaluval szerelt
- Ablakba szerelhető, szükséges kivágás MAO1 125 esetén: 160mm, MAO1 150 esetén: 180mm
- Maximálisan 28mm vastag üvegfelületbe vagy panelbe szerelhető be.
- "TH" jelölésű típusok páraérzékelő és időzítő elektronikával szereltek
- A ház anyaga ABS műanyag
- Csendes járókerék 7 lapáttal
- Rögzítés a külső és a belső elem összehúzásával lehetséges
- Elektromos betáplálás: 230Vac, 1 fázis
- Védettség IP24, A külső elemet sem érheti eső!
- 2 méretben rendelhető: NA 125, NA 150
[/two_third]
[one_third_last]
[/one_third_last]
MAO1 ablakventilátor műszaki adatai
| MAO1 125 |
nincs |
185 |
22 |
35 |
| MAO1 125 TH |
időzítő + páraérzékelő |
185 |
22 |
35 |
| MAO1 150 |
nincs |
295 |
26 |
41 |
| MAO1 150 TH |
időzítő + páraérzékelő |
295 |
26 |
41 |
|
|
|
|
|
|
|
|
|
|
|
Elektronika |
Légszáll. [m3/h] |
P [W] |
Zajszint [dB] |

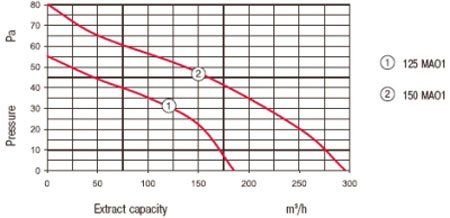

[caption id="attachment_12604" align="alignnone" width="450"]
MAO1 ablakba szerelhető ventilátor légszállítása[/caption]
MAO1 ablakventilátor méretei
| MAO1 125 |
125 |
186 |
173 |
60 |
53 |
| MAO1 150 |
150 |
210 |
195 |
66 |
60 |
|
D |
B |
H |
L1 |
L2 |
[caption id="attachment_12603" align="alignnone" width="250"]
VENTS MAO ablakventilátor méretei[/caption]
MAO1 ablakba szerelhető ventilátor beszerelése
[one_half]

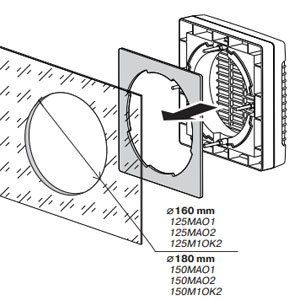

[caption id="attachment_12611" align="alignnone" width="300"]
MAO ablakventilátor beszerelése[/caption]
[/one_half]
[one_half_last]

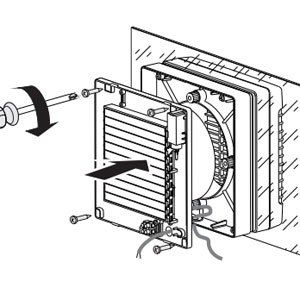

[caption id="attachment_12610" align="alignnone" width="300"]
MAO ablakventilátor beszerelése 2.[/caption]
[/one_half_last]
[one_half]

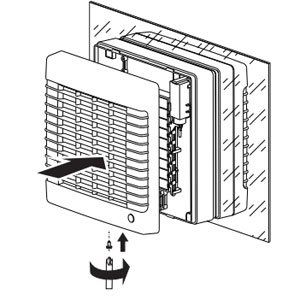

[caption id="attachment_12609" align="alignnone" width="300"]
MAO ablakventilátor beszerelése 3.[/caption]
[/one_half][one_half_last]
[caption id="attachment_12602" align="alignnone" width="300"]
mao1 ablakventilátor beszerelése[/caption]
[/one_half_last]
