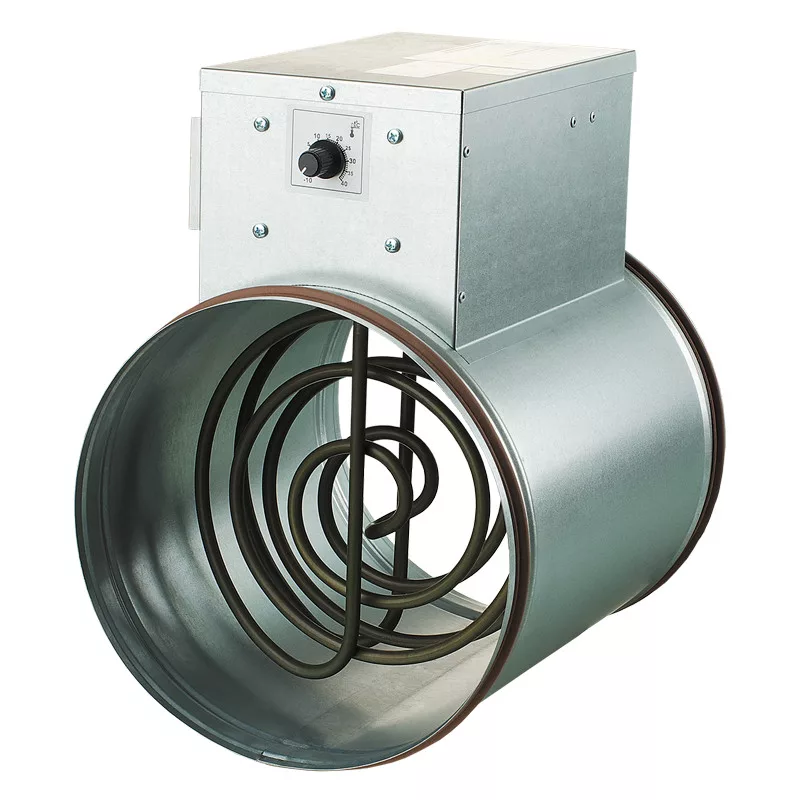

Vents NK elektromos előfűtő kalorifer a befújt levegő melegítésére alkalmas körcsatornás szellőztető rendszerekben. A fűtőtesteket különféle helyiségek fűtési, szellőztetési és légkondicionáló rendszerekben alkalmazzák. A kalorifer háza és a kapocsdoboz horganyzott acélból, és a fűtőelemek pedig rozsdamentes acélból készültek. A fűtőtestek gumi tömítésekkel vannak felszerelve a légcsatornákhoz való csatlakozáshoz.
Mindegyik szabványos mérethez több elektromos kapacitási opció tartozik. A nagyobb teljesítmény a fűtőtestek sorba szerelésével érhető el. Mindhárom fázisú fűtőelem csillagcsatlakozással rendelkezik.
A VENTS NK-U elektromos fűtő kalorifer két túlmelegedés elleni védőtermosztáttal van felszerelve:
- alapvédelem automatikus újraindítással +50 °С üzemi hőmérséklet mellett. Lehűlés után a termosztát automatikusan lezárja a fűtőelem vezérlőkörét.
vészvédelem kézi újraindítással (üzemi hőmérséklet +90 °С). Reagálás esetén a fűtőelem áramellátása csak a kézi vészhelyzet-visszaállítás után engedélyezett.
- a termosztát érintkezői a külső csatlakozáshoz szükséges csatlakozódobozban találhatók.
A előfűtő kalorifer beépítése
- A fűtőtest kialakítása bilincsekkel biztosítja a kerek csatornákra való rögzítését bármilyen helyzetben. Fontos, hogy a levegő áramlási irányának meg kell egyeznie a szűrőn lévő mutatóval! A csőfűtők bármilyen pozícióban felszerelhetők, kivéve az alábbi elektromos vezérlőegységgel, hogy megakadályozzák a folyadék behatolását és a vezetékek rövidzárlatát.
- A szerelést úgy kell elvégezni, hogy a levegő egyenletes eloszlása a teljes keresztmetszet mentén legyen.
- A légszűrőt a fűtőelem bemenetére kell felszerelni, hogy ezáltal megvédje a fűtőelemeket a szennyeződéstől.
- A fűtőelem és a rendszer többi eleme közötti minimális távolság nem lehet kevesebb, mint a két csatlakozó átmérő.
- A légcsatorna fűtőtesteket 1,5 m/s minimális légáramlási sebességre és 40 °С maximális üzemi kimeneti hőmérsékletre tervezték. Fordulatszám-szabályozási opció esetén biztosítja a minimális légáramlást a fűtőberendezésen keresztül.
- A fűtőelem áramellátását le kell tiltani, ha a ventilátor nem működik.
A megfelelő és biztonságos fűtőműködtetés érdekében automatizálási rendszer alkalmazható a komplex szabályozás és védelem biztosítására:
- a fűtőelemek teljesítményének és a levegő fűtési hőmérsékletének automatikus szabályozása;
- a szűrő állapotának ellenőrzése nyomáskülönbség-érzékelővel;
- áramellátás kikapcsolása a betápláló ventilátor leállása vagy a légáramlási sebesség csökkenése esetén, valamint a beépített túlmelegedési termosztátok működése esetén;
- a szellőzőrendszer elzárása elektromos fűtőelemek fújásával.
Az előfűtő készülékek fűtési teljesítménye:
