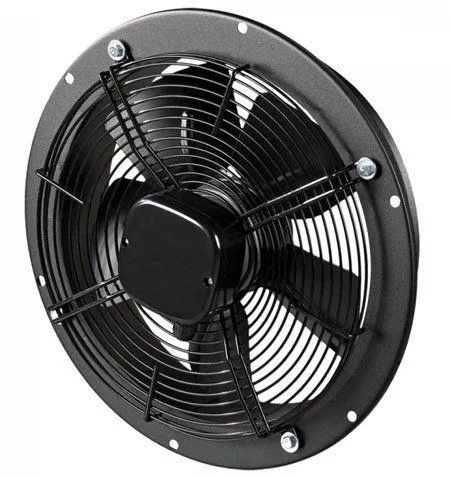

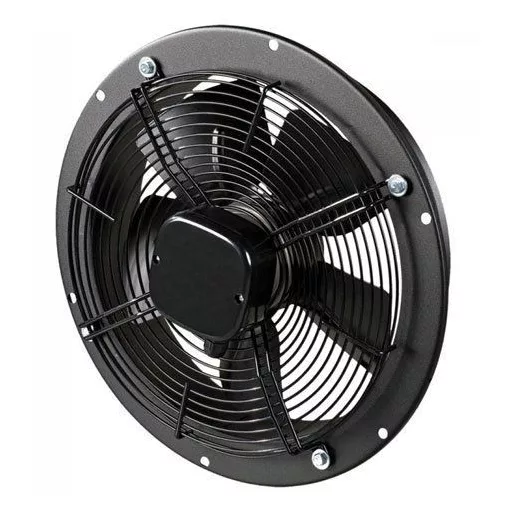

A VENTS OVK ipari axiál ventilátor egyfázisú motorral szerelt festett acél házzal és acél lapátokkal rendelkezik. Kialakítása kör keresztmetszetű. A széles termékválasztéknak köszönhetően szinte minden szellőztetési igényre megtalálható a megfelelő ventilátor típus. Legnagyobb légszállítással a 630mm-es lapátátmérőjű OVK 4E 630-as típus rendelkezik.
Elhelyezése belső falsíkra célszerű és a külső falra kültéri esővédő rács vagy gravitációs zsalu szerelhető.
VENTS OVK ipari axiál ventilátorok tulajdonságai
[two_third]
- Kör keresztmetszetű falnyílásba szerelhető
- légszállítás (max): 860 - 12200m³/h
- nyomás (max): 176 - 220 Pa
- 1 ill. 3 fázisú hálózatról üzemeltethető típusok
- működési hőmérséklet tartomány: -30 – +60ºC
- védelem: IP24
- falra szerelhető közvetlen levegőkiadáshoz
- 2 és 4 pólusú motorokal szerelt típustól függően
- feketére festett acéllemez ventilátorház és acél járókerék
- motorvédő ráccsal szerelve
[/two_third][one_third_last]
[/one_third_last]
VENTS OVK ipari axiál ventilátor műszaki adatai
| VENTS OVK 2E 200 |
860 |
176 |
50 |
2300 |
55 |
0,26 |
230V 1F |
| VENTS OVK 2E 250 |
1050 |
160 |
60 |
2440 |
80 |
0,4 |
230V 1F |
| VENTS OVK 2E 300 |
2230 |
272 |
61 |
2300 |
145 |
0,66 |
230V 1F |
| VENTS OVK 4E 350 |
2500 |
140 |
62 |
1380 |
140 |
0,65 |
230V 1F |
| VENTS OVK 4E 400 |
3580 |
180 |
63 |
1380 |
180 |
0,82 |
230V 1F |
| VENTS OVK 4E 450 |
4680 |
160 |
64 |
1350 |
250 |
1,2 |
230V 1F |
| VENTS OVK 4E 500 |
7060 |
120 |
69 |
1300 |
420 |
1,95 |
230V 1F |
| VENTS OVK 4E 550 |
8800 |
145 |
70 |
1300 |
550 |
2,55 |
230V 1F |
| VENTS OVK 4E 630 |
11900 |
220 |
75 |
1360 |
750 |
3,5 |
230V 1F |
| VENTS OVK 4D 450 |
5280 |
110 |
65 |
1360 |
250 |
0,6 |
400V 3F |
| VENTS OVK 4D 500 |
6570 |
180 |
72 |
1300 |
450 |
0,9 |
400V 3F |
| VENTS OVK 4D 550 |
9700 |
180 |
73 |
1350 |
750 |
1,5 |
400V 3F |
| VENTS OVK 4D 630 |
12200 |
180 |
78 |
1320 |
800 |
1,6 |
400V 3F |
| Típus |
Légszállítás
[m³/h] |
Nyomás
[Pa] |
Zajszint
[dBa] |
Ford.szám
[1/min] |
Teljesítmény
[W] |
Áramfelvétel [A] |
Feszültség
[V] |
A táblázatban maximális értékek szerepelnek. A ventilátor beépítése után a tényleges érték a működési munkaponttól függ. Amennyiben kérdése merül fel a ventilátor kiválasztásával kapcsolatosan, használja a
"KÉRDÉSEK - Technikai fórum" fül alatt lévő űrlapot!
VENTS OVK Ipari axiál ventilátor légszállítási adatai
[one_half]
[/one_half][one_half_last]
[/one_half_last]
[one_half]
[/one_half][one_half_last]
[/one_half_last]
[one_half]
[/one_half][one_half_last]
[/one_half_last]
VENTS OVK Ipari axiál ventilátor méretei
| VENTS OVK 2E 200 |
210 |
7 |
250 |
280 |
145 |
2,5 |
| VENTS OVK 2E 250 |
260 |
7 |
295 |
320 |
155 |
3,4 |
| VENTS OVK 2E 300 |
326 |
9 |
380 |
397 |
195 |
4,4 |
| VENTS OVK 4E 350 |
388 |
9 |
442 |
460 |
200 |
6,3 |
| VENTS OVK 4E 400 |
417 |
9 |
504 |
528 |
240 |
8,3 |
| VENTS OVK 4E 450 |
465 |
11 |
578 |
607 |
250 |
9,8 |
| VENTS OVK 4E 500 |
520 |
11 |
590 |
655 |
260 |
12,2 |
| VENTS OVK 4E 550 |
570 |
11 |
645 |
710 |
280 |
15 |
| VENTS OVK 4E 630 |
650 |
11 |
760 |
800 |
295 |
20,8 |
| VENTS OV 4D 450 |
465 |
11 |
467 |
535 |
250 |
10,5 |
| VENTS OVK 4D 500 |
520 |
11 |
590 |
655 |
260 |
12,2 |
| VENTS OVK 4D 550 |
570 |
11 |
645 |
710 |
280 |
15 |
| VENTS OVK 4D 630 |
650 |
11 |
760 |
800 |
295 |
20,8 |
| Típus |
øD |
ød |
øD1 |
øD2 |
L |
Súly |
Beépítési példák fali axiál elszívó ventilátorokra
[caption id="attachment_11782" align="alignnone" width="400"]
Vents OV-OVK-OVK1 fali axiál elszívó ventilátor beépítése[/caption]
