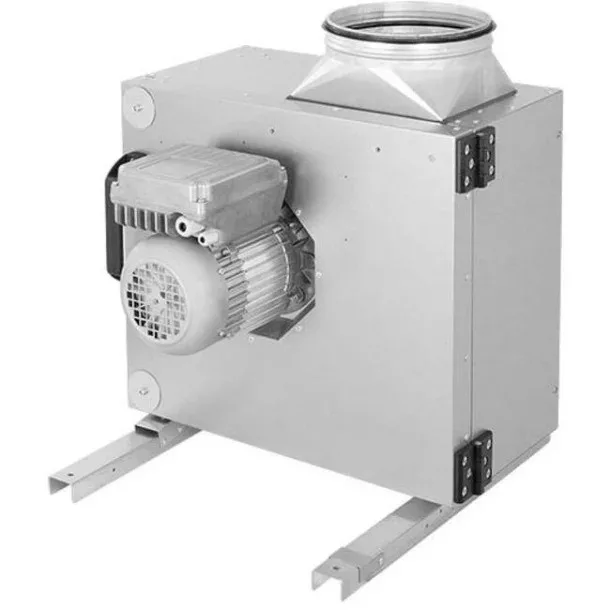

Konyhai elszívó ventilátor EC-motorral KCF-N EC egyoldalról szívó centrifugális nagykonyhai, hátrafelé hajló kibillenthető járókerékkel, továbbá tengelyre felszerelt EC-motorral rendelkezik. A panel horganyzott acéllemezből készül, és a DIN EN 13501-1 szabvány szerinti A1 építőanyag-osztályú, nem éghető, 40 mm-es ásványgyapot szigeteléssel. Készülékre szerelt szerelősínekkel, gumi rezgéscsillapítókkal, illetve kör keresztmetszetű légoldali csatlakozó csonkokkal, zsír/kondenzvíz gyűjtőtálcával és leeresztő csonkkal, valamint mindkét oldalon tömített karbantartásmentes és élettartam-olajozott golyóscsapágyakkal.
Tengelyre szerelt, légáramlaton kívül elhelyezett EC-motorral, alapfelszereltségként beépített termokontakttal (a csatlakozódobozban bekötve) a túlmelegedés elleni védelem érdekében. Méretnagyságtól függően 230V/1f vagy 400V/3f elektromos betáplálással. Max. környezeti hőmérséklet 45°C.
A konyhai elszívó tulajdonságai:
- Acél
- Szigetelt
- Befúvásra / Elszívásra
- Felszerelés két cső/idom közé
- EC - 230V/1f
- Hátrafelé hajló, porszórt radiális járókerék
- Kihajtható ventilátoregység a tisztításhoz
- Szendvicsszerkezetű, acéllemez, 40 mm-es ásványgyapot szigeteléssel, nem éghető a DIN EN 13501-1 szerint
- A1 építőanyag osztály
- Hatékony IE3 motor, a légáramlaton kívül (VDI 2052) elhelyezve 120°C-os szállított közeg hőmérsékletig, folyamatos üzemben
- Kondenzátum- és zsírelvezető tálcával és csonkkal a berendezés alján
- Elektronikusan kommutált (EC) belső forgórészes motor IP54 védelmi osztályú teljesítményelektronikával
- Max. környezeti hőmérséklet: 45°C
Konyhai elszívó ventilátor EC-motorral KCF-N EC méretek
|
A
[mm] |
B
[mm] |
C [mm] |
ØD1
[mm] |
ØD2
[mm] |
E [mm] |
F [mm] |
G1
[mm] |
G2
[mm] |
H
[mm] |
J [mm] |
K
[mm] |
L [mm] |
M
[mm] |
N
[mm] |
Tömeg
[kg] |
| KCF-N 225 EC 30 |
492 |
474 |
265 |
199 |
199 |
574 |
480 |
480 |
483 |
394 |
445 |
279 |
285 |
142 |
131 |
28 |
| KCF-N 250 EC 30 |
592 |
561 |
315 |
249 |
249 |
693 |
540 |
549 |
562 |
494 |
505 |
329 |
344 |
166 |
156 |
36,4 |
| KCF-N 280 EC 30 |
592 |
561 |
315 |
314 |
314 |
692 |
540 |
554 |
567 |
494 |
505 |
329 |
344 |
199 |
156 |
36 |
| KCF-N 315 EC 30 |
700 |
663 |
365 |
354 |
354 |
790 |
590 |
611 |
620 |
602 |
555 |
382 |
405 |
218 |
181 |
50 |
| KCF-N 355 EC 30 |
700 |
663 |
365 |
354 |
354 |
790 |
590 |
611 |
620 |
602 |
555 |
382 |
405 |
215 |
181 |
54,7 |
| KCF-N 400 EC 30 |
832 |
750 |
365 |
354 |
354 |
916 |
590 |
611 |
620 |
734 |
555 |
448 |
477 |
218 |
181 |
72 |
| KCF-N 450 EC 30 |
832 |
750 |
365 |
354 |
354 |
619 |
590 |
611 |
620 |
734 |
555 |
448 |
477 |
218 |
181 |
74 |
Konyhai elszívó ventilátor műszaki adatok
| KCF-N 225 EC 30 |
2200 |
693 |
3,23 |
230V 1F |
| KCF-N 250 EC 30 |
2850 |
780 |
4,4 |
230V 1F |
| KCF-N 280 EC 30 |
3250 |
885 |
4,1 |
230V 1F |
| KCF-N 315 EC 30 |
4675 |
1460 |
10,7 |
230V 1F |
| KCF-N 355 EC 30 |
5400 |
1510 |
10,74 |
230V 1F |
| KCF-N 400 EC 30 |
6262 |
1330 |
9,7 |
230V 1F |
| KCF-N 450 EC 30 |
6975 |
1350 |
9,7 |
230V 1F |
| Típus |
Légszállítás
[m³/h] |
Teljesítmény
[W] |
Áramfelvétel
[A] |
Feszültség
[V] |
A táblázatban maximális értékek szerepelnek. A konyhai elszívó ventilátor beépítése után a tényleges érték a működési munkaponttól függ. Amennyiben kérdése merül fel a ventilátor kiválasztásával kapcsolatosan, akkor használja a
"KÉRDÉSEK - Technikai fórum" fül alatt lévő űrlapot!
